壓鑄件產(chǎn)生發(fā)黑的原因和解決措施-沖頭油篇

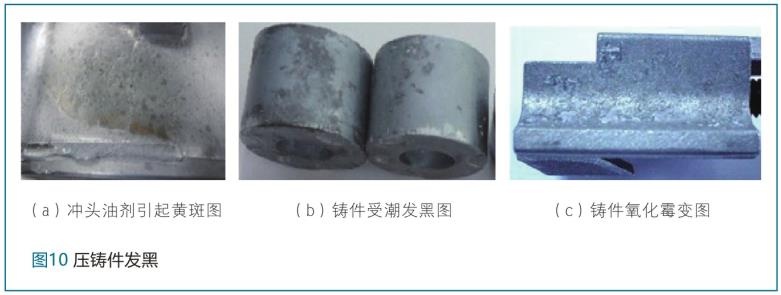

如果壓射室內(nèi)的沖頭油過多,遇到澆注的高溫合金液時(shí),會(huì)產(chǎn)生大量的火焰、油煙和碳黑。這些火焰、油煙及碳黑不僅會(huì)促使合金液氧化,還會(huì)污染合金液和型腔型壁。所以,要盡量減少?zèng)_頭油用量,沖頭油的用量多少,以觀察料餅外圓不要有發(fā)黑,黑色只在沖頭一側(cè)端面即可。
因含有石墨的沖頭油容易使鑄件發(fā)黑,應(yīng)選用石墨含量少,或無石墨含量的沖頭油。如,可選用水溶性的沖頭油,減少蠟、油脂及有機(jī)物的使用量。
如果沖頭油產(chǎn)生過多、過濃的油煙,油煙會(huì)從內(nèi)澆口流進(jìn)型腔,并黏附在內(nèi)澆口附近的型腔,致使內(nèi)澆口附近部位的鑄件表面出現(xiàn)發(fā)黑現(xiàn)象。 將沖頭潤滑油以霧狀噴射在壓射室之外的沖頭上部,或以霧狀在壓射之后,從沖頭后部噴射在壓射室內(nèi),這樣堆積的沖頭油會(huì)被退回的沖頭推出到壓射室之外,以減少?zèng)_頭油的堆積。
如果在壓射沖頭退回之后,把沖頭油以霧狀噴射在壓射室內(nèi),或以油液狀滴注在壓射室之內(nèi),不僅要少噴沖頭油r825.cn,更要注意的是用壓縮空氣把堆積的沖頭油吹得分散在壓射室的表面。
如果模具抽芯器漏油,抽芯器的液壓油流進(jìn)型腔,也會(huì)使鑄件表面發(fā)黑。
