很多時(shí)候在鋁壓鑄過程中鑄件表面出現(xiàn)裂紋，不知道該怎么解決，這里我們跟大家一起分析一下原因和解決方法。

外觀檢查：將鑄件放在堿性溶液中，裂紋處呈暗灰色。金屬基體的破壞與裂開呈直線或波浪線形，紋路狹小而長(zhǎng)，在外力作用下有發(fā)展趨勢(shì)。

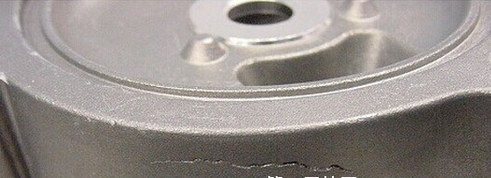

鋁合金鑄件裂紋.

產(chǎn)生的原因：
(1)合金中鐵含量過高或硅含量過低；合金中有害雜質(zhì)的含量過高，降低了合金的可塑性；鋁硅合金、鋁硅銅合金含鋅或含銅量過高；鋁鎂合金中含鎂量過多；
(2)留模時(shí)間過短，保壓時(shí)間短；鑄件壁厚有劇烈變化之處；
(3)局部包緊力過大，頂出時(shí)受力不均。


解決和防止的方法：
(1)正確控制合金成分，在某些情況下：可在合金中加純鋁錠以降低合金中含鎂量；或在合金中加鋁硅中間合金以提高硅含量。
(2)提高型（模）具溫度；改變鑄件結(jié)構(gòu)，調(diào)整抽芯機(jī)構(gòu)或使推桿受力均力；
(3)加大拔模斜度，局部使用強(qiáng)力脫模劑；
(4)增加留模時(shí)間、增加保壓時(shí)間。

（5）使用合適的脫模劑，我公司生產(chǎn)的壓鑄脫模劑能有效的解決鑄件表面鑄件表面上有裂紋的情況，幫助廠家有效的解決生產(chǎn)問題。


宜興市華青潤(rùn)滑材料科技有限公司是一家圍繞模具加工行業(yè)專業(yè)生產(chǎn)模具加工耗材的生產(chǎn)廠家，公司主營(yíng)的產(chǎn)品有壓鑄脫模劑http://r825.cn、鍛壓脫模劑、金屬切削液、鋁合金切削液、線切割液等耗材。產(chǎn)品自投放市場(chǎng)以來(lái)，廣泛獲得用戶好評(píng)。
